Koncová víčka

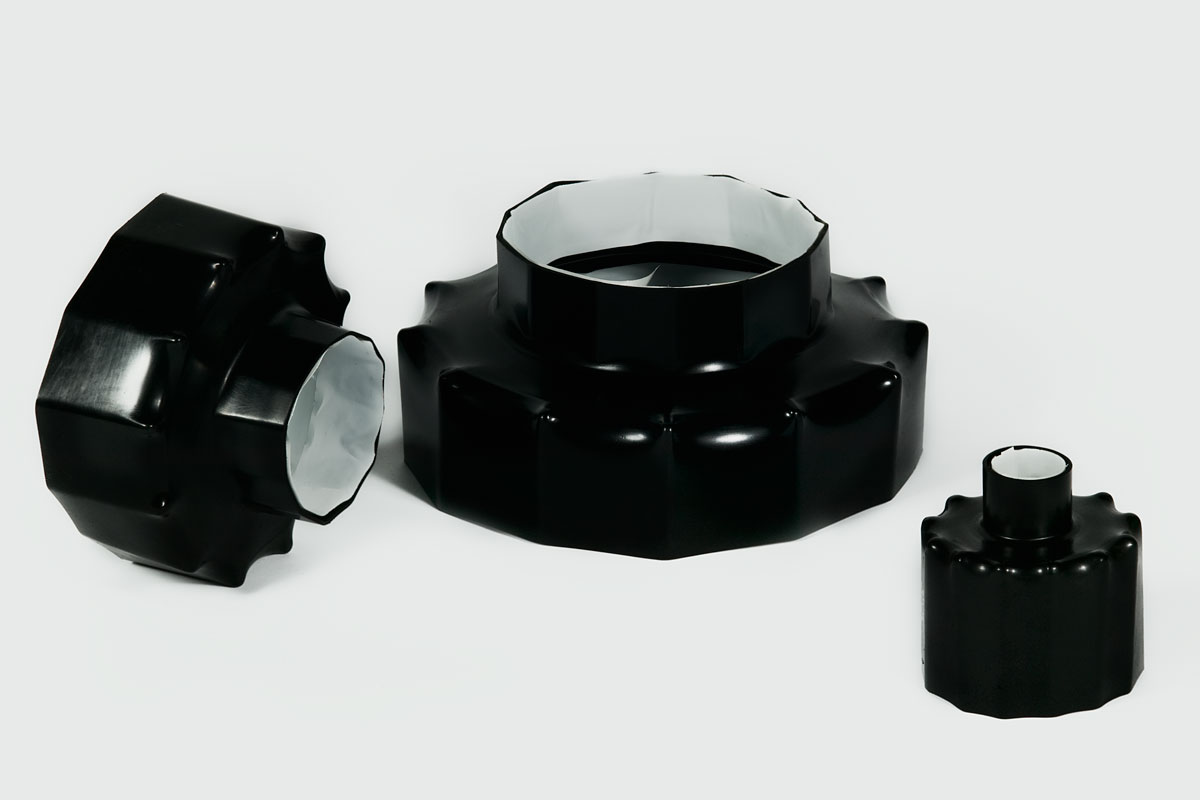

Koncové víčko pro teploty do 130 st.C

Víčko vyrobeno z umělé hmoty, které se navléká na konec potrubí (v šachtě, konec trasy, atd.) a teplem se smrští. Slouží k utěsnění koncového potrubí proti vodě.

Koncové víčko pro teploty od 130 st do 300 st C

(chráněno užitným vzorem č. 9203)

Víčko je vyrobeno z plechu a upraveno speciální antikorovou a teplem odolnou barvou. Slouží k utěsnění koncového potrubí proti vodě.

Montáž parního koncového víčka:

• Po odříznutí ochranné čepice z PUR pěny( natřena černou barvou) propojíme vodiče alarm systému (pokud je instalovaný) s izolovaným vodičem, který je součástí dodávky.
• Dbáme na to,aby se vodiče navzájem nedotýkali a nedotýkali se médiového potrubí - skrat
• Nasadíme koncové víčko včetně příslušných izolací na konec médiového potrubí a izolovaný kabel protáhneme otvorem mezi pláštěm a koncovým víčkem tak, aby nám volně ležel na vrchním plášti HDPE.
• Koncové víčko přivaříme koutovým svárem k médiové trubce po celém obvodu. POZOR nepropálit médiové potrubí.
• Povrch kde bude aplikován smršťovací rukáv očistíme technickým lihem, zdrsníme smirk. Papírem a odstraníme zbytky po broušení.Takto připravený povrch se aktivuje nahřátím propanbutanovým plamenem na teplotu cca 60 st.C. POZOR na přepálení izolovaného kabelu v případě montáže alarm systému.
• Přes koncové víčko a plášť nasuneme smršťovací rukáv (dodávka), kterým jsme protahly izolovaný kabel pro alarm systém.
• Přechod mezi koncovým víčkem a pláštěm potrubí musí být uprostřed smršťovacího rukávu.
• Ze smršťovacího rukávu odstraníme ochranou fólii a smrštíme. Smrštění provedeme rovnoměrným nahříváním smršťovacího rukávu měkkým propanbutanovým plamenem.
• Po ukončení je velmi důležité zkontrolovat zda je smršťovací rukáv dobře smrštěn po celém obvodu a stranách izolovaného kabelu.
