Pevné body
Každou kompenzovanou trasu je potřeba ohraničit pevnými body. Mezi dvěma pevnými body musí být použit kompenzátor. Pevné body zachycují zpětné tlakové síly, třecí síli kompenzátorů a třecí síli vodících spár. Pevné body provádíme v celoplastovém provedení (agresiví prostředí v betonovém bloku, bludné proudy, absolutní vodotěsnost) a jsou nepropustné.To znamená, že v případě havárie (prasklé potrubí) se vlhkost udrží mezi dvěma pevnými body a nedostane se dále do systému. Vyrábíme pevné body přímé do úhlu max 20 st. Pevné body s vyšším úhlem 20 st. - 90 st. se navařují přímo na daný oblouk.
Pevný bod přímý (standard)

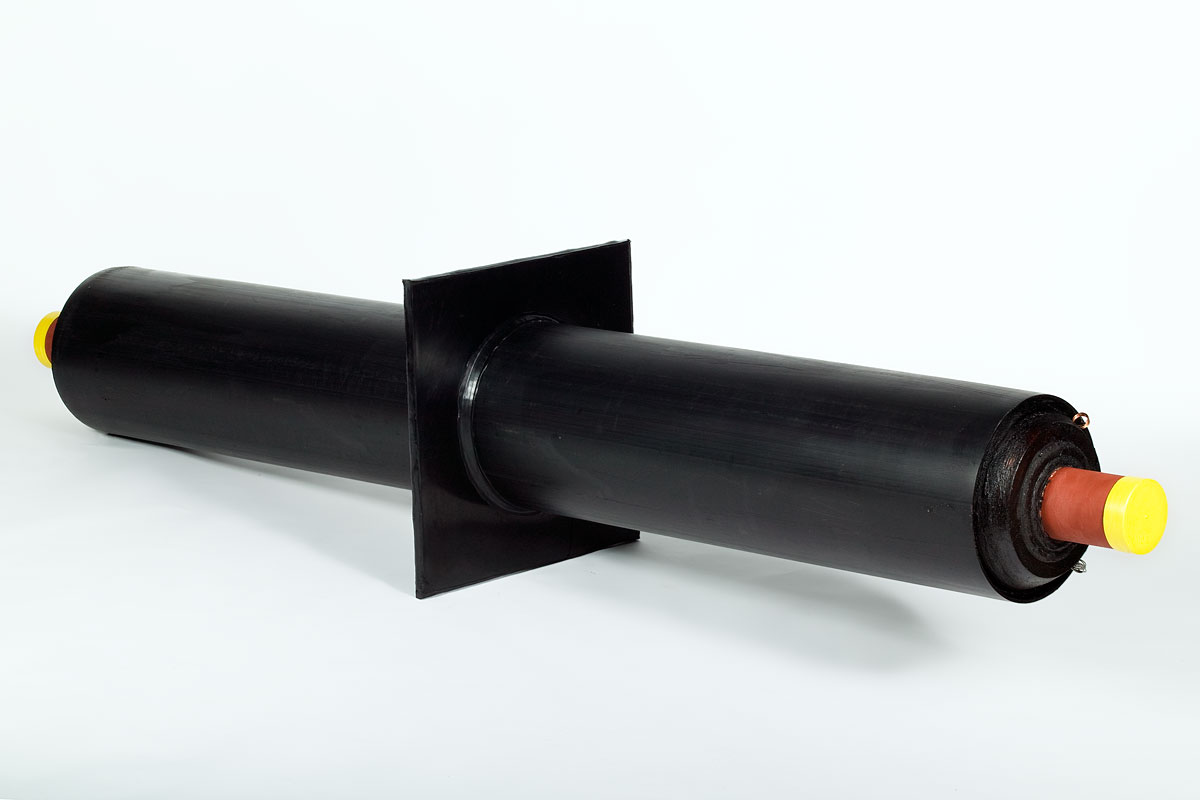

Jedná se o pevný bod, který je zvenčí celoplastový a je vhodný zejména do agresivního prostředí. Velikost betonového bloku je vždy vyznačena v kladečském plánu. Pevný bod musí být vždy přibetonován v rostlém terénu.
| DN | médiové potrubí |
| L | standartní délka pevného bodu |
| s | síla kotvící desky pevného bodu |
| D | max. rozměr pláště HDPE |
| L2 | holé konce pro svaření potrubí |
Do 130 st. C
| DN | D | s | L | L2 |
| do 80 | DN+130 | 10 | 2500 | 200 |
| 100, 125 | DN+130 | 12 | 2500 | 200 |
| 150 | 220 | 12 | 2500 | 200 |
| 200 | 270 | 15 | 2500 | 200 |
Do 220 st. C
| DN | D | s | L | L2 |
| do 80 | DN+200 | 10 | 2500 | 200 |
| 80 | 280 | 10 | 2500 | 200 |
| 100 | 315 | 12 | 2500 | 200 |
| 125 | 350 | 12 | 2500 | 200 |
| 150 | 378 | 15 | 2500 | 200 |
| 200 | 450 | 15 | 2500 | 200 |
| 250 | 500 | 20 (18) | 2500 | 200 |
| 300 | 550 | 22 | 2500 | 200 |
| 350 | 630 | 22 | 2500 | 200 |
Do 300 st. C
| DN | D | s | L | L2 |
| do 80 | DN+200 | 10 | 2500 | 200 |
| 80 | 320 | 10 | 2500 | 200 |
| 100 | 340 | 12 | 2500 | 200 |
| 125 | 380 | 12 | 2500 | 200 |
| 150 | 400 | 15 | 2500 | 200 |
| 200 | 460 | 18 | 2500 | 200 |
| 250 | 530 | 20 | 2500 | 200 |
| 300 | 600 | 22 | 2500 | 200 |
| 350 | 630 | 22 | 2500 | 200 |
Pevný bod v oblouku
Délky ramen řeší kladečské schéma. Jedná se o pevný bod, taktéž zvenčí celoplastový, vhodný do agresivního prostředí a slouží k zachycení axiálních sil v oblouku.
Standartní délky ramen
- Do DN 250 - 1,5 x 1,5m (max. 2,5m)
- DN 250 až DN 600 - 2 x 2m (max. 3m)
V případě nutnosti jsme schopni vyrobit pevný bod atypický.
